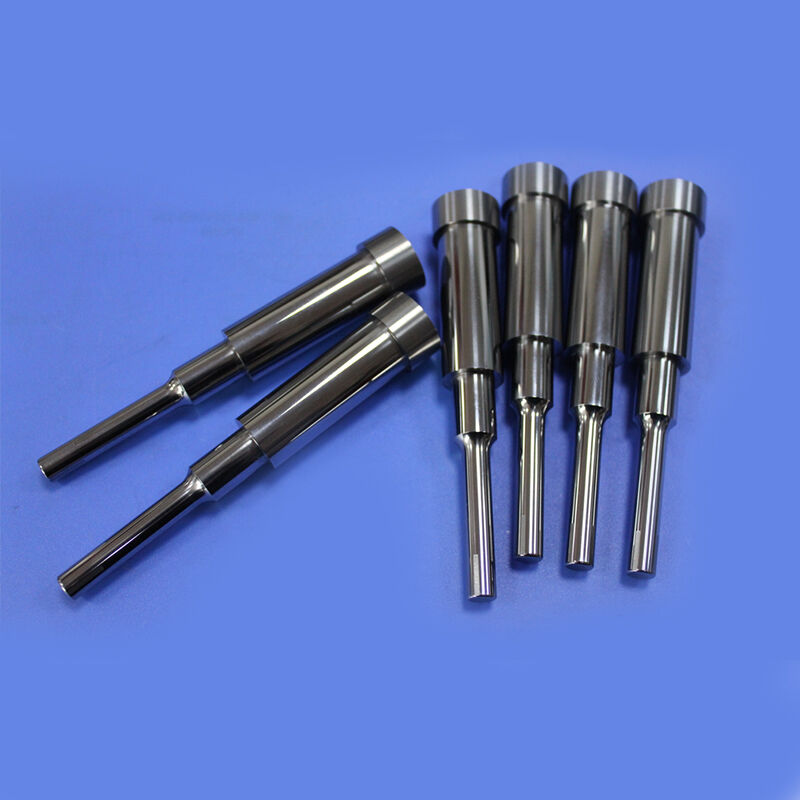

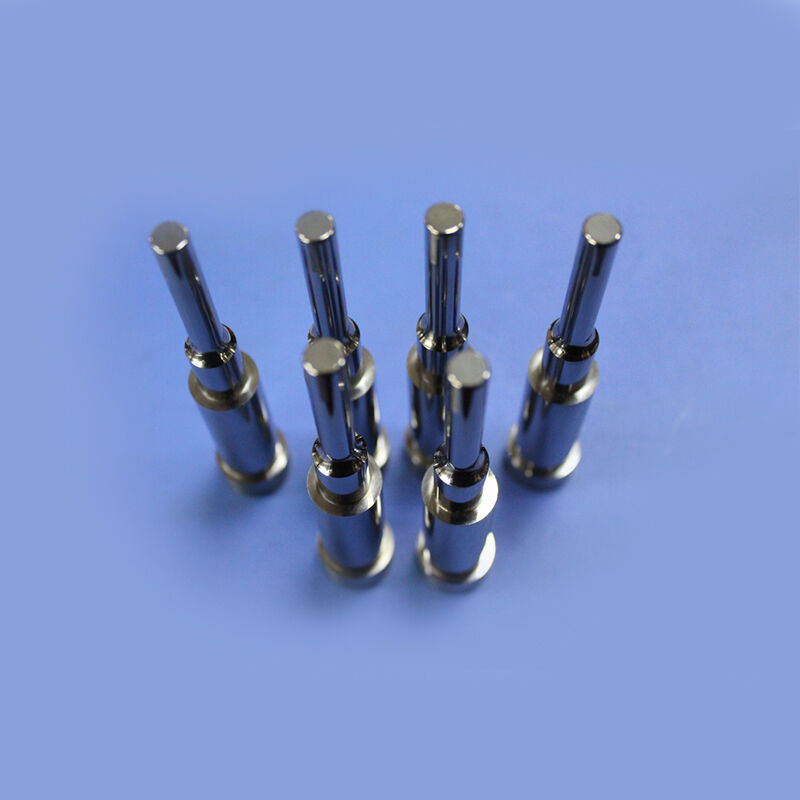

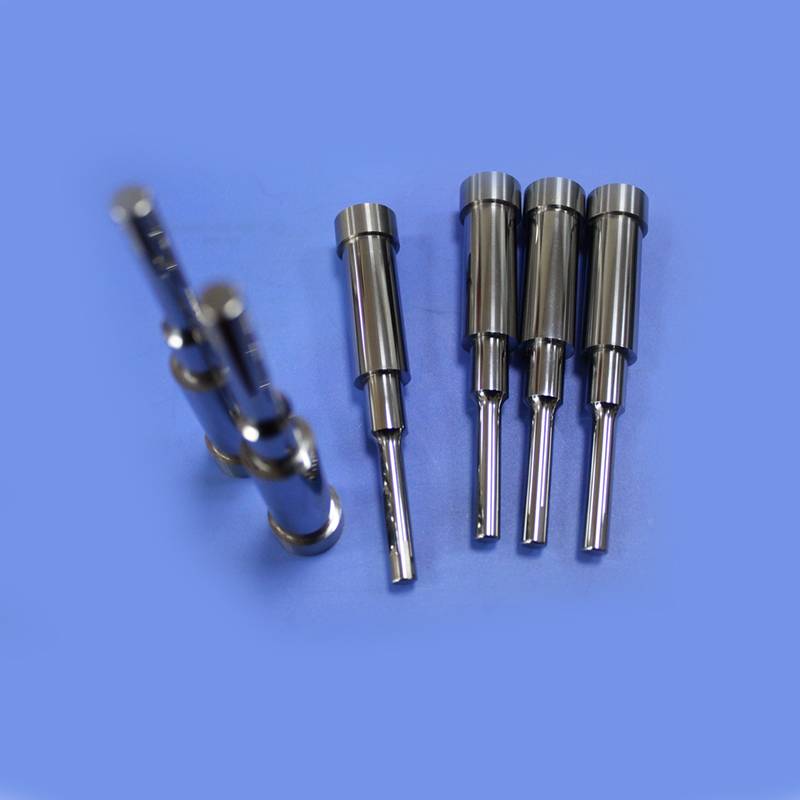

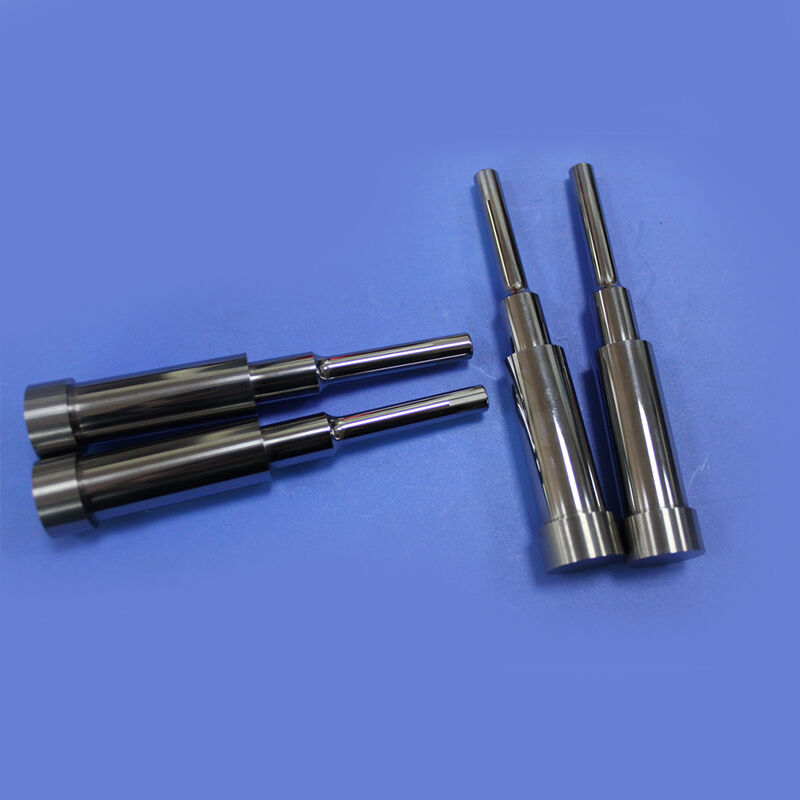

Front-End Flat Solid Carbide Punch met slijtage- en corrosiebestendigheid van ± 0,002 mm, herhaalbaarheid van de contour en werktemperatuur tot 600 °C

Dit product is speciaal ontworpen voor het uiterst nauwkeurig ponsen van metalen, het nauwkeurig ponsen van elektronische connectoren en toepassingen met hoge slijtage. Het maakt gebruik van een ultrafijnkorrelig gecementeerd carbidesubstraat in combinatie met eenfront-end plat (D-cut of platte positionering)ontwerp. Deze structuur zorgt voor een ultrahoge hardheid aan de snijkant en lost tegelijkertijd het veelvoorkomende probleem op van traditionele ronde ponsen die onder zware belasting roteren, wat leidt tot afbrokkeling van de randen. Het platte ontwerp zorgt voor een nauwkeurige hoekoriëntatie en zorgt voor een consistente ponsrichting in matrijzen met meerdere stations.

De unieke platte structuur aan de voorkant (enkele platte of dubbele symmetrische platte vlakken), gecombineerd met het platte klemoppervlak, elimineert volledig ponsrotatie onder hoogfrequente impact. Dit is van cruciaal belang voor het ponsen van onregelmatige gaten (zoals rechthoekige, ovale of complexe vormen), waardoor een contourherhaalbaarheid tot ±0,002 mm wordt gegarandeerd.

• Materiaal:Gemaakt van nieuw wolfraamcarbidepoeder (WC-Co), met een kobaltgehalte instelbaar van 6% tot 15%, afhankelijk van de werkomstandigheden.
• Hardheid:HRA 89°-93° (HV 1600-1900).
• Prestatie:Bij gebruik bij hogesnelheidsstansen (slag > 800 SPM) of bij het ponsen van schurende materialen zoals roestvrij staal of glasvezelversterkte kunststoffen, is de levensduur20-50 keer langerdan snelstaal (SKH-51/M42) ponsen.

Met behulp van gradiënt-sintertechnologie behoudt de stempel een goede breuktaaiheid (KIC) aan de binnenkant, waardoor brosse breuken veroorzaakt door laterale krachten worden vermeden. Dit is vooral gunstig voor de dunwandige "flat step"-overgangszone.

• Precisie-elektronica:Aansluitpinnen, connectorcontacten, IC-leadframe-stempeling (voorkomt breuk van ultrafijne platte delen).
• Automobielproductie:Airbag-initiatoren, gaten in de sensorbehuizing.
• Precisiematrijzen:Progressieve matrijzen met hoge levensduur voor pons- en stansbewerkingen.
• Speciale materialen:Ponsen van magnetische materialen, grafiet, keramische groene lichamen en andere harde/brosse materialen.

1. Installatie:Reinig het klemoppervlak vóór installatie. Zorg ervoor dat het platte vlak precies uitgelijnd is met de richting van de paspen van de matrijsset.Hamer niet met geweld.
2. Opruimingspasvorm:De aanbevolen matrijsspeling bedraagt ​​5%-8% van de materiaaldikte (carbide is zeer gevoelig voor stempelspeling).
3. Rand dof maken:Zelfs minimale chippen vereist onmiddellijk opnieuw slijpen. Gebruikdiamant slijpschijvenalleen (groen siliciumcarbide is niet effectief).
4. Roestpreventie:Hoewel wolfraamcarbide zelf niet roest, kan het bindmiddel (kobalt) wel corroderen. Breng beschermende olie aan als de machine gedurende langere perioden stilstaat.

Geef de volgende informatie op voor een nauwkeurige offerte:

1. Totale lengte (L), kopdiameter (D), platte breedte (W).
2. Materiaalsoort en dikte van het werkstuk.
3. Machineslagen per minuut (SPM).
4. Coating vereist (type) of ongecoat.
