Thuis Productende stempel van het wolframcarbideMet spiegel afgewerkte hardmetalen pons met oppervlak op nanoniveau, superieure slijtvastheid en uitstekende maatstabiliteit

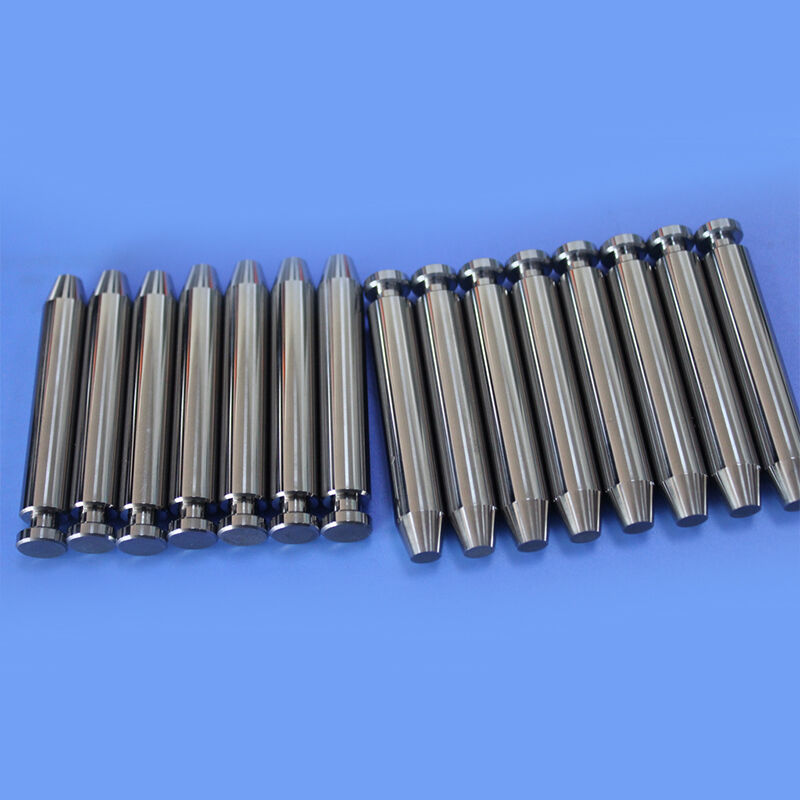

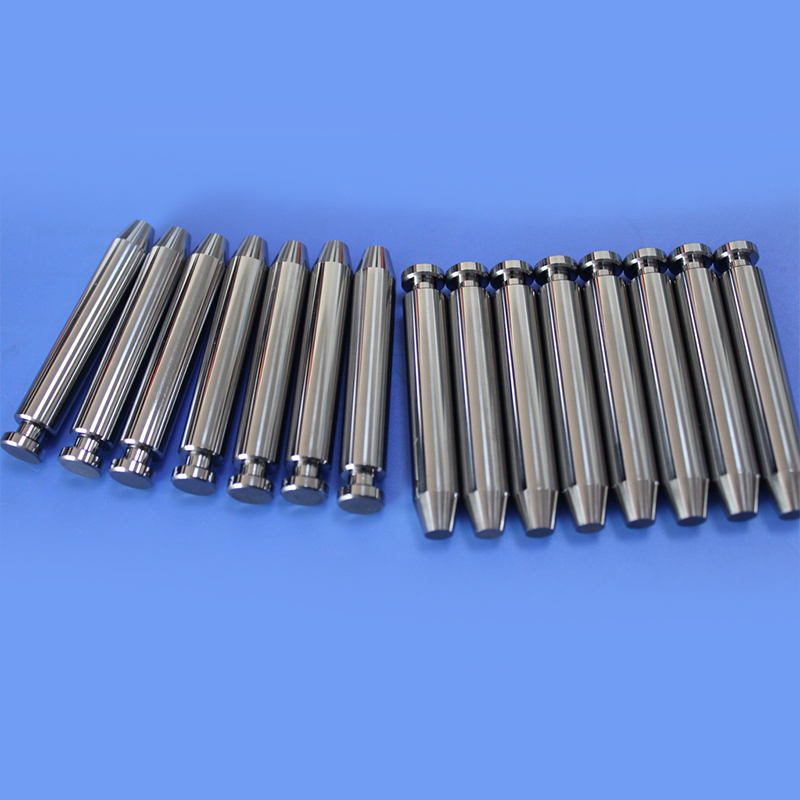

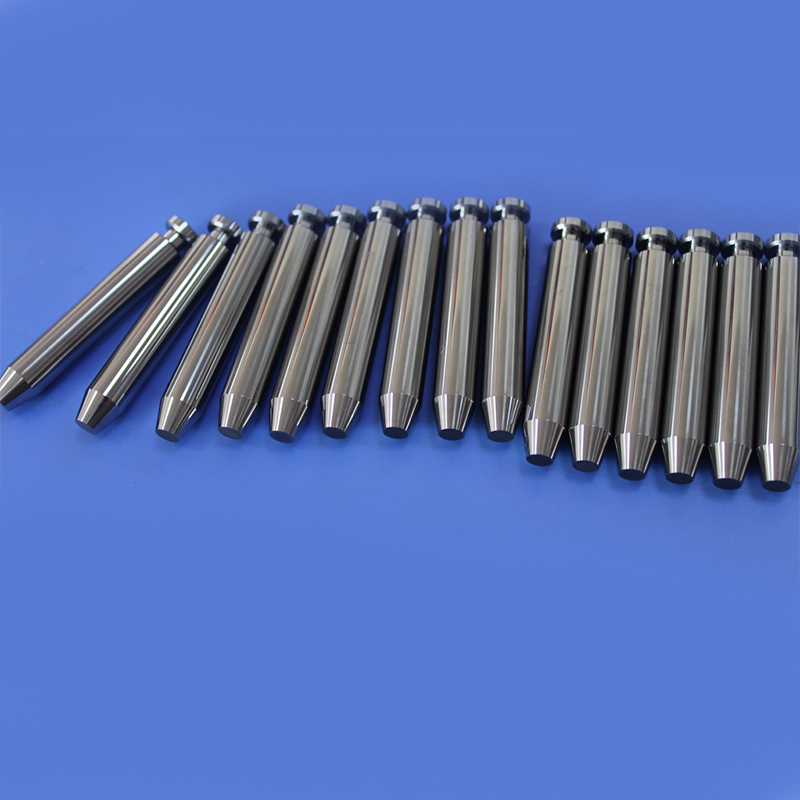

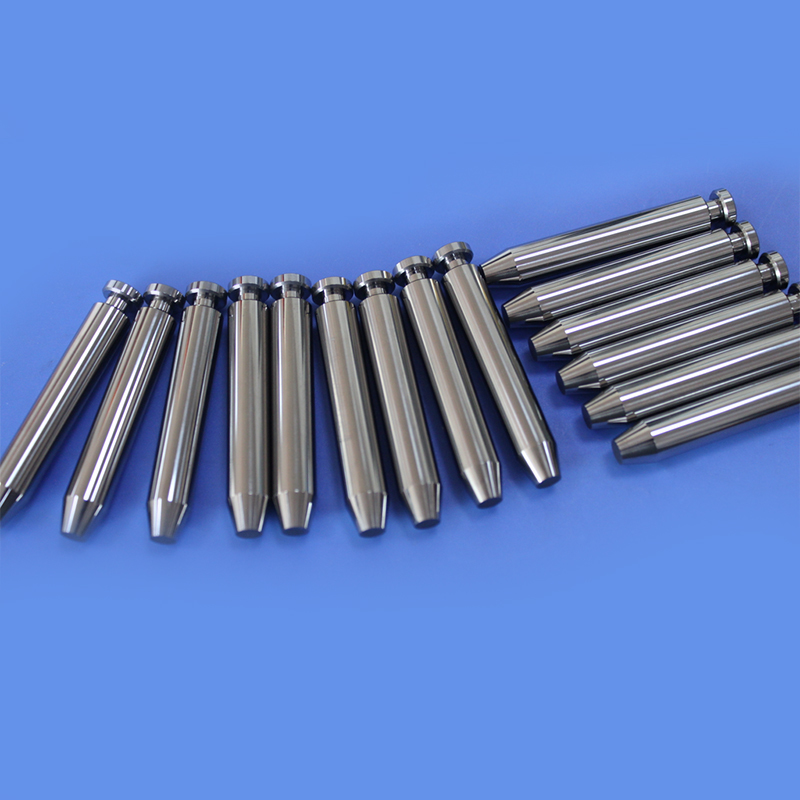

Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability
Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability

Met spiegel afgewerkte hardmetalen pons met oppervlak op nanoniveau, superieure slijtvastheid en uitstekende maatstabiliteit

Productdetails:
Plaats van herkomst: China
Merknaam: Sanxin
Certificering: ISO9001
Modelnummer: SX-2274
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 stuks
Prijs: Onderhandelbaar
Betalingscondities: L/C, T/T
Levering vermogen: 10000 stuks/maand
Contact nu
  • Gedetailleerde informatie
  • Productomschrijving

Gedetailleerde informatie
Materiaalkwaliteit: YG6X, YG8, YG10X, YG15 Dichtheid (g/cm³): 14,5 - 15,0
Hardheid (Hra): 89,0 - 93,5 Buigsterkte (N/mm²): ≥ 1800
Slagvastheid: Uitstekend Werktemperatuur: -200 ° C ~ +800 ° C
Verwerkingsmethode: Het snijden, het Malen, het Oppoetsen Treksterkte: 700 - 1000 MPa
Treksterkte: Tot 2500 MPa

Productomschrijving

Gecementeerde hardmetalen spiegelafgewerkte gepolijste pons
Productoverzicht

Bij precisieproductie bepaalt de oppervlaktekwaliteit van een stempel rechtstreeks de vormnauwkeurigheid en de levensduur van de matrijs. OnsCarbide spiegelafgewerkte gepolijste ponsis speciaal ontworpen voor uiterst nauwkeurige stempel-, teken- en poedermetallurgie-industrieën. Door gebruik te maken van een ultrafijnkorrelig carbidesubstraat met ons exclusieve spiegellapproces, behoudt het de uitstekende hardheid van het carbide terwijl het een ultiem spiegeleffect bereikt vanRa ≤ 0,02 μm(in sommige gevallen op nanoniveau). Dit lost op effectieve wijze veel voorkomende stempelproblemen op, zoals vastkleven van materiaal, vreten en schurende slijtage.

Belangrijkste voordelen
  • Spiegeleffect op nanoniveau, elimineert vreten:Ra 0,01μm - 0,02μm met extreem lage wrijvingscoëfficiënt voorkomt snijkantopbouw
  • Superieure slijtvastheid, 3-5 keer langere levensduur:Hardheid HRA 89-93.5 zorgt voor een aanzienlijk langere levensduur vergeleken met traditionele SKD11- of snelstaalponsen
  • Uitstekende dimensionele stabiliteit:De thermische uitzettingscoëfficiënt is ongeveer de helft van die van staal en handhaaft de precisie van microgaten bij hoogfrequent stampen
  • Randbreukweerstand en taaiheidsbalans:Buigsterkte ≥ 1800 N/mm² vermindert het risico op afbrokkelen
Toepassingen
  • Elektronica-industrie:LED-leadframes, connectorterminals, IC-verpakkingsvormen
  • Auto-industrie:Airbagcomponenten, uiterst nauwkeurige brandstofinspuitmonden, sensorbehuizingen
  • Poedermetallurgie:Persvormen van hardmetalen componenten
  • Specialistische bewerking:Hoge snelheid stempelen van motor-siliciumstaalplaten, blanking van aluminiumlegeringen met een hoog siliciumgehalte
Technische specificaties
Parametercategorie Item Standaardspecificatie / bereik Opmerkingen
Substraatmateriaal Materiaalkwaliteit YG6X, YG8, YG10X, YG15 Kan worden aanbevolen op basis van de toepassing
Dichtheid (g/cm³) 14,5 - 15,0 -
Hardheid (HRA) 89,0 - 93,5 Hogere waarde = betere slijtvastheid
Buigsterkte (N/mm²) ≥ 1800 Hogere waarde = betere taaiheid
Bewerkingsnauwkeurigheid Rondheid ≤ 0,0005 mm (0,5 μm) -
Rechtheid ≤ 0,001 mm / 100 mm -
Oppervlaktekwaliteit Spiegelkwaliteit Ultraspiegel / Standaardspiegel / Ruwe grond -
Oppervlakteruwheid (Ra) ≤ 0,01 μm - 0,02 μm(Ultraspiegel)
≤ 0,05 μm (standaardspiegel)
≤ 0,1 μm (ruwe grond)		 Lagere waarde = gladder oppervlak
Oppervlakteglans Helder zilver/spiegelreflecterend effect Geen gereedschapsmarkeringen, geen sleeplijnen
Afmetingsbereik Diameter (mm) 0,10 - 50,00 0,10-1,0 mm is een specialiteit met microdiameters
Totale lengte (mm) 20 - 300 Aanbevolen lengte-diameterverhouding ≤ 15:1
Vorm van het hoofd Plat / bolvormig (R-radius) / taps / getrapt / aangepast profiel Volledig aanpasbaar per tekening
Belangrijkste kenmerken Wrijvingscoëfficiënt ≤ 0,1 (tegen staal, ongesmeerd) Extreem laag door spiegelafwerking
Thermische uitzettingscoëfficiënt Ongeveer. 4,5 - 5,5 * 10⁻⁶/°C Ongeveer de helft van die van staal
Elasticiteitsmodulus (GPa) 600 - 650 Zeer hoge stijfheid, bestand tegen vervorming
Gebruiksreferentie Aanbevolen speling tussen geleidebussen 0,002 - 0,005 mm (per zijde) Te weinig speling kan een aanval veroorzaken
Max. Stempelsnelheidreferentie Afhankelijk van de toepassing, tot 300-600 SPM Voor het stempelen op hoge snelheid is een stevige pers vereist
Cemented Carbide Mirror-Finished Polished Punch product image showing precision manufacturing tool
Maatwerk

Wij ondersteunen volledig niet-standaard maatwerk. Voor afmetingen of speciale toleranties (bijv. ±0,0005 mm) die niet in de bovenstaande tabel staan ​​vermeld, kunt u contact opnemen met onze technische afdeling voor evaluatie.
