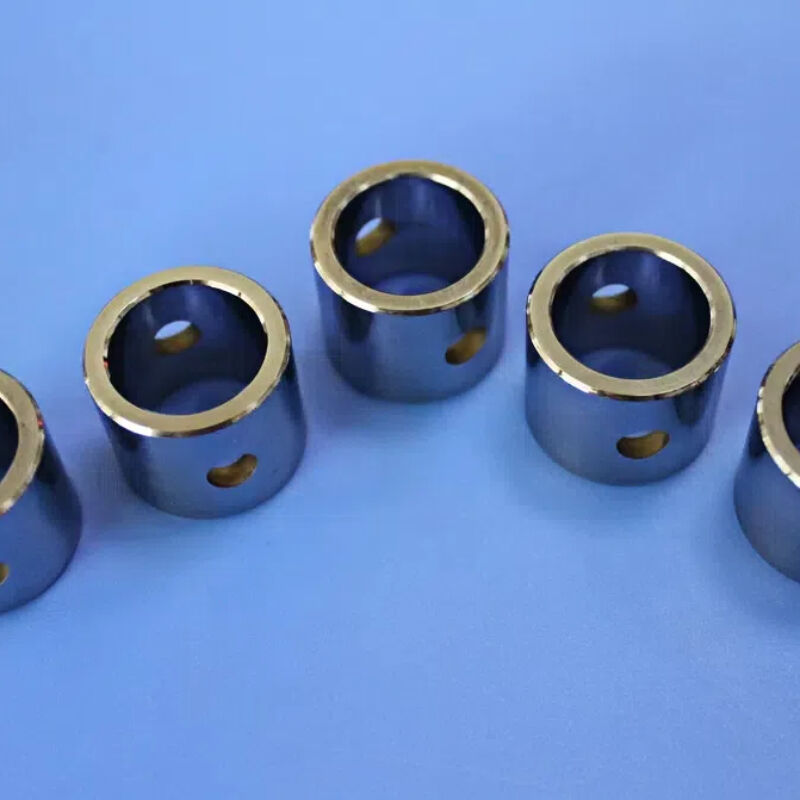

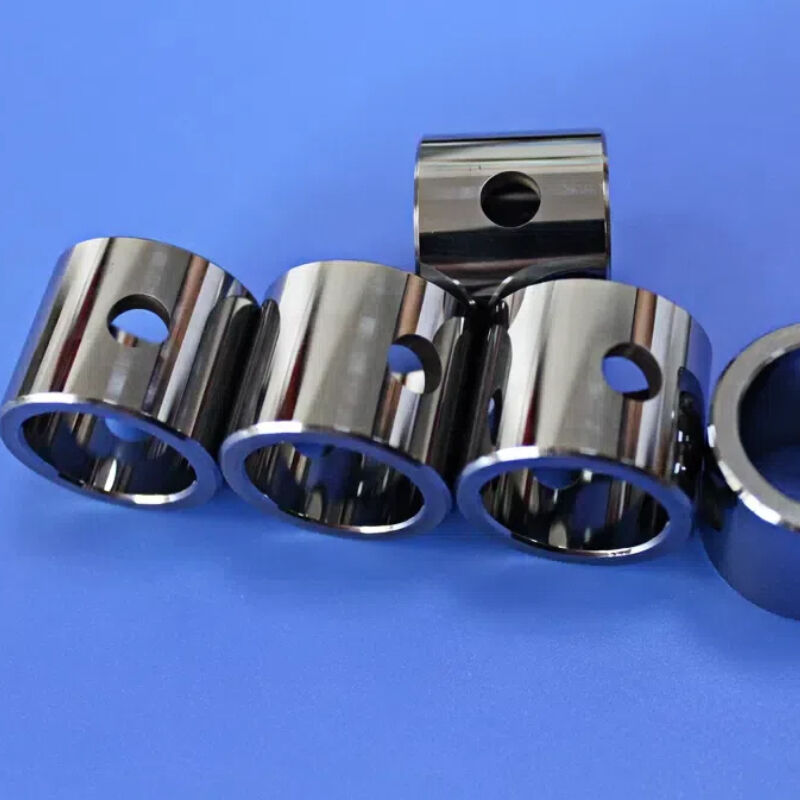

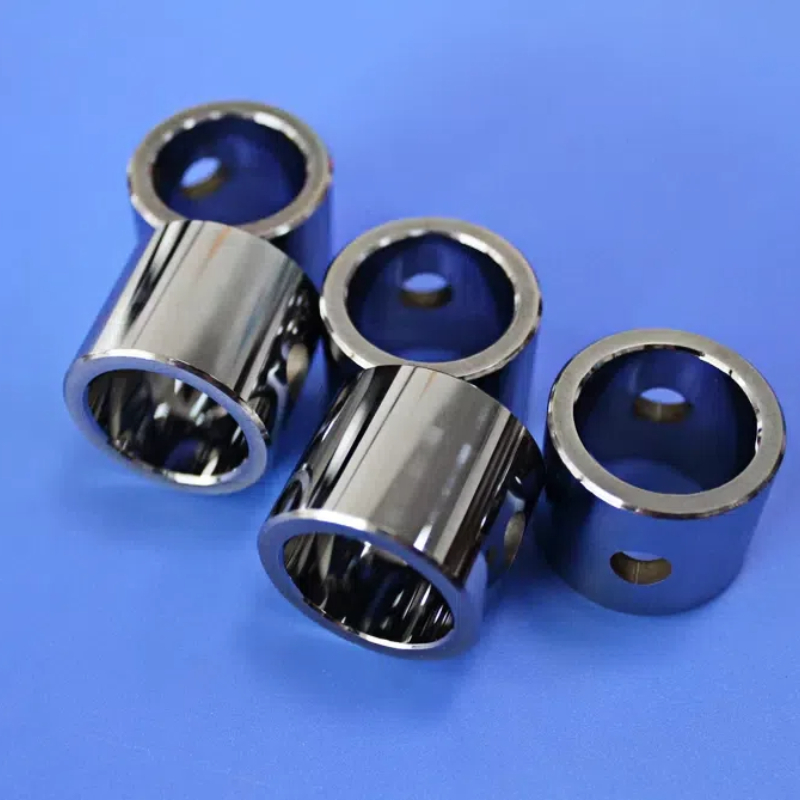

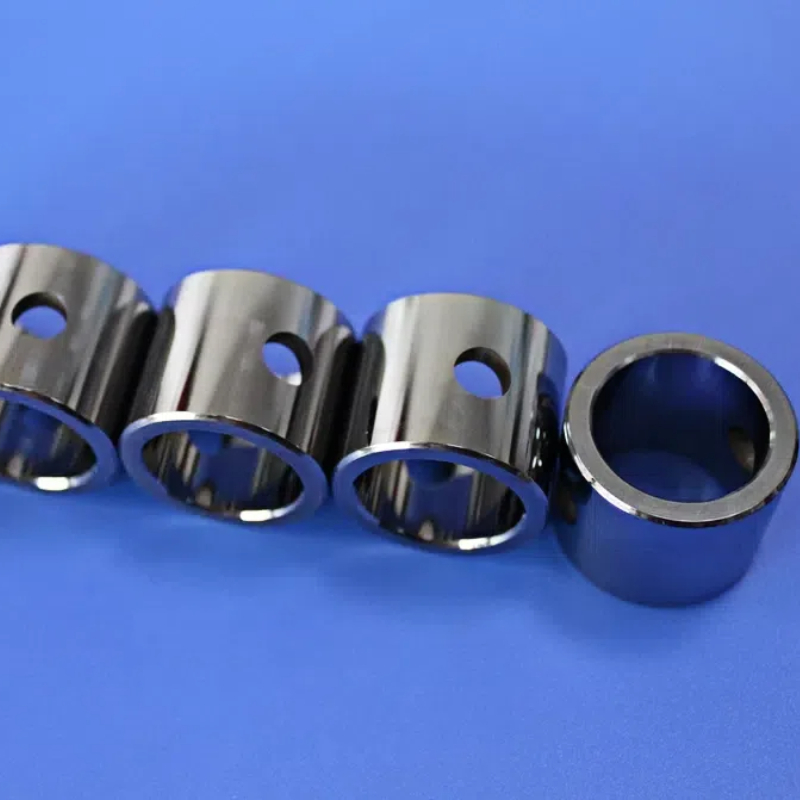

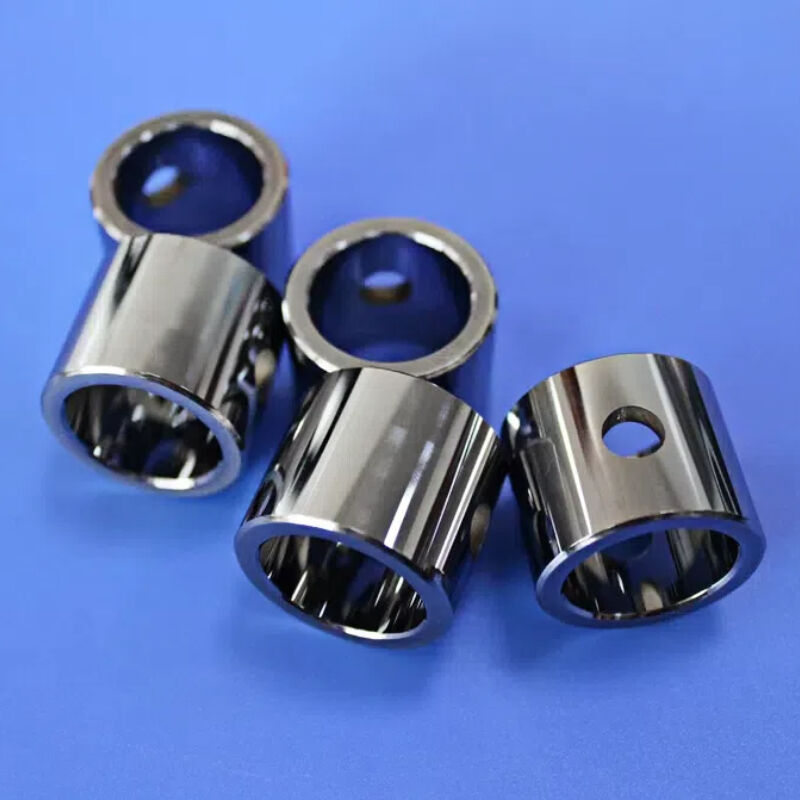

Niet-magnetische legering drager schacht Innerlijke mouw WC-Ni lagerbuis voor centrifuges en pompen
Overzicht van het product: De draagkrachtige kern van roterende assemblages
In hogesnelheidsrotatiesystemen, centrifuge scheidingssystemen, mixers, roermachines,pompen en decanters: de interface tussen de roterende steunas en de vaste behuizing bepaalt de betrouwbaarheid van de apparatuurDit is waar deondersteuningsas binnenste beugelfuncties: een precisiecilindervormig onderdeel dat in de asboor of de behuizing is gemonteerd en ontworpen is om radiale en axiale belastingen op te vangen, de uitlijning te behouden,en beschermt zowel de as als de montage tegen slijtage.
Wanneer deze kritieke belastingzone werkt in magnetisch gevoelige omgevingen, halfgeleider wafer verwerking, MRI-naastgelegen medische apparaten,of farmaceutische mengsels van hoge zuiverheid: magnetische aantrekkingskracht die de producten verontreinigt en de opwekking van ijzerhoudende deeltjes die de integriteit van de batch bedreigt.
OnzePrecision niet-magnetische legering drager schacht binnenste mouwenDeze inwendige behuizingen zijn speciaal ontworpen voor deze veeleisende omstandigheden en zijn vervaardigd van geavanceerde WC-Ni (Tungstencarbide-Nickel) legering.essentiële combinatie van draagvermogen, absolute magnetische neutraliteit en uitzonderlijke slijtvastheidvoor toepassingen waarbij andere materialen niet kunnen worden getolereerd.
Technische specificaties
| Parameter |
Standaardcapaciteit |
Optie voor hoge precisie |
| Materiaalklassen |
WC-Ni (YN6, YN8, YN13+) |
WC-Ni-Cr voor verbeterde corrosiebestendigheid |
| Hardheid |
89-92 HRA |
Consistent in alle gevallen |
| Magnetische doorlaatbaarheid |
< 1.002 partijgecertificeerd |
< 1,001 haalbaar |
| Werktemperatuur |
tot en met 800 °C |
Materialen afhankelijk |
| Bijzondere kenmerken |
Glijgroef, flenzen, stap-ID's, axiale slootjes, oliezakken, montageopeningen |
Per teken van de klant |
Onderscheidende functies: Verschil met soortgelijke componenten
| Component |
Functie |
Ons verschil |
| Ondersteuningsas Innerlijke mouw |
Laaddragende interface: In de schachtboor gemonteerd, ontworpen om radiale belastingen te dragen, de schacht op één lijn te houden en roterende/stabiele interfaces in pomp- of centrifuge-assemblages te beschermen |
niet-magnetisch materiaal met belastingfocus- geoptimaliseerd voor radiale en axiale belastingweerstand, niet alleen lage wrijving |
| Gidsbussen |
De in de bijlage bij deze verordening bedoelde apparatuur is bestemd voor de toepassing van de in de bijlage bij deze verordening bedoelde apparatuur. |
Vorig klantproduct andere functionele focus |
| Ring met buitendiameter |
OD-gedefinieerde positionering, lagerspan of afstandsbediening |
Vorig klantproduct externe pasvorm |
| Vacuümzegel |
Voorkoming van lekken bij hoge vacuümomstandigheden |
Vorige klantproductverzegeling |
Debinnenste mouwis onderscheidend door zijnladingsondersteunende missieVoornamelijk geselecteerd omwille van zijn druksterkte en slijtvastheid om de schakel tussen de as en de behuizing gedurende miljoenen werkcycli te beschermen.
Verwezen naar als: lagerschuit, steunbuis, binnenste lagerschuit, pompschachtbuis of roterende steunbuis.
Prestatievergelijking: Waarom WC-Ni standaardopties overtreft
| Vastgoed |
Onze WC-Ni-ondersteuningsschacht Innerlijke mouw |
Standaard roestvrijstalen hoes (316/304) |
Standaard WC-Co-buizen |
| Magnetische doorlaatbaarheid |
< 1,002 (niet-magnetisch) |
1.02-1.05 (licht magnetisch) |
1.5-2.0 (magnetisch) |
| Hardheid |
89-92 HRA |
~70-90 HRB |
89-92 HRA |
| Draag leven versus staal |
10-50x langer |
1 × basislijn |
Uitzonderlijk |
| Vervoervermogen |
Hoge drukkracht > 4000 MPa |
Gematigd |
Zeer hoog |
| Corrosiebestendigheid |
Uitstekend (Ni bindmiddel) |
Goed (marine kwaliteit) |
Matig (Co gevoelig voor zuren) |
| Maximale werktemperatuur. |
~ 800°C |
~425°C |
~ 800°C |
| De ideale toepassing |
Chemische pompen, decanters, mengmachines van hoge zuiverheid |
Algemeen doel |
Algemene slijtage,niet voor magnetisch gevoelige toepassingen |
Belangrijkste toepassingen en industrieën
Steunas binnenste behuizingenzijn kritieke onderdelen van roterende apparatuur waarbij de as in een vaste behuizing moet worden ondersteund:
Centrifuge scheiding in de industrie
- Rolcentrifuge dragerlagers
- met een vermogen van niet meer dan 50 W
- Centrifuge van vaste schaal met binnenste buizen
Verwerkingspompen
- Dragers van schachten van chemische pompen
- met een gewicht van niet meer dan 50 kg
- Inwendige buizen van cryogene pompen
Gemengde en roerende systemen
- met een breedte van niet meer dan 50 mm
- Inwendige lagers van de roermachine
- Steunbuizen voor homogenisatoren
Farmaceutische en bioverwerking
- met een vermogen van niet meer dan 10 kW
- Bioreacteurremmers van hoge zuiverheid
- Inwendige buizen van sanitaire pompen
Voedsel- en drankenverwerking
- met een breedte van niet meer dan 50 mm
- Hygiënische steunbuizen voor de mixer
- CIP-compatibele roterende interfaces
Productie van halfgeleiders en precisie
- Steun voor de as van de robot voor het verwerken van wafers
- Pompbuizen voor chemisch-mechanische planarisatie (CMP)
- met een vermogen van niet meer dan 50 W
Aanpassingsvermogen
De binnenste behuizingen van de steunas zijn:toepassingsspecifieke componentenWe zijn gespecialiseerd in:vervaardiging op bestellingop basis van uw behoeften:
| Aanpassingsparameter |
Opties |
| Afmetingen |
ID, OD, lengte per teken van de klant |
| Geschikte soorten |
Vaststelling van de druk-, slip- en overgangsruimte |
| Materiaalkwaliteit |
YN6, YN8, YN13, WC-Ni-Cr, fijnkorrel |
| Oppervlakken |
Glijgroef (spiraal-, as-, kruisluik), oliezakken, vetretentiegrobben |
| Bevestigingsfuncties |
Flangen, stap-OD's, sleutels, gegote ID's, bevestigingsgaten |
| Bijzondere kenmerken |
Split-sleeve ontwerpen, axiale poorten, sensorslotten |
| Hoeveelheid |
Eén prototype tot massaproductie |
Neem vandaag nog contact met ons op voor een technisch advies of een aangepaste offerte.
