Thuis ProductenWolfraamcarbide stervenViergats coaxiale ±0,003 mm precisie positioneringsbasis met nul magnetische interferentie voor halfgeleiderverpakkingen
Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging
Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging

Viergats coaxiale ±0,003 mm precisie positioneringsbasis met nul magnetische interferentie voor halfgeleiderverpakkingen

Productdetails:
Plaats van herkomst: CHINA
Merknaam: Sanxin
Certificering: ISO 9001
Modelnummer: SX1271
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 2
Levertijd: 5-25 dagen
Betalingscondities: L/C, T/T, Western Union
Contact nu
  • Gedetailleerde informatie
  • Productomschrijving

Gedetailleerde informatie
Technologie: Poedermetallurgie Oppervlakteafwerking: Gepolijst
Cijfer: K10,K20,K30,YG8,YG6X Verenigbaarheid: Geschikt voor verschillende materialen
Vorm: Aangepast Hardheid: Hoog
Voordeel: Slijtvast Ontwerp: T-vormige stemplaat
Gatontwerp: Neigingsgat Vorm en grootte: Aanpasbaar
Onderhoud: Makkelijk te onderhouden Oppervlak: Vlot, Glanzend
Proefbestelling: Beschikbaar Temperatuurbestendigheid: Hoog
Markeren:

± 0

,

003 mm Precise Positioning Base

,

Vier-gat coaxieel carbide-schimmel

Productomschrijving

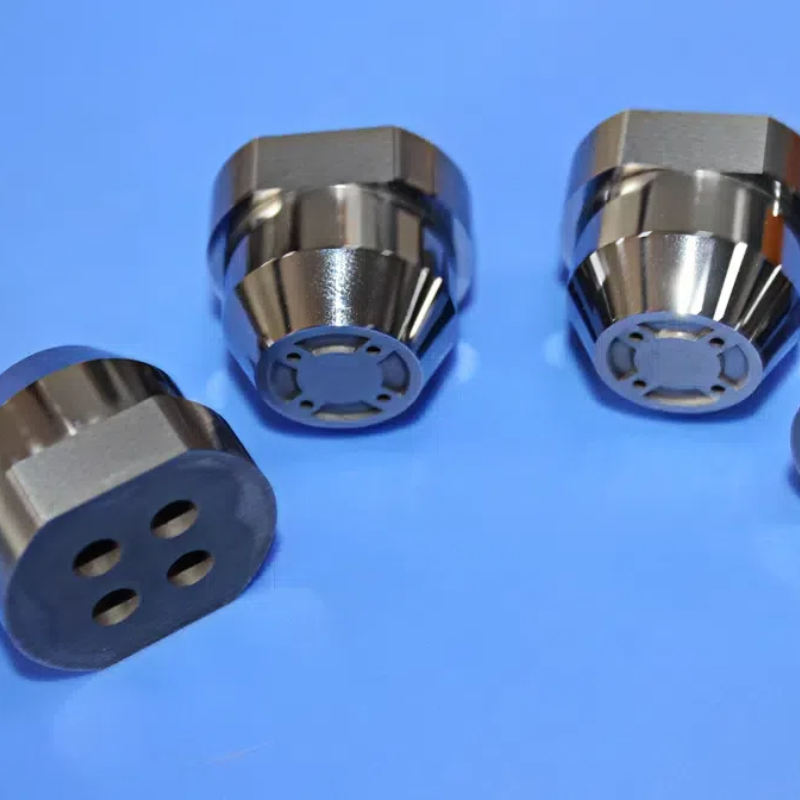

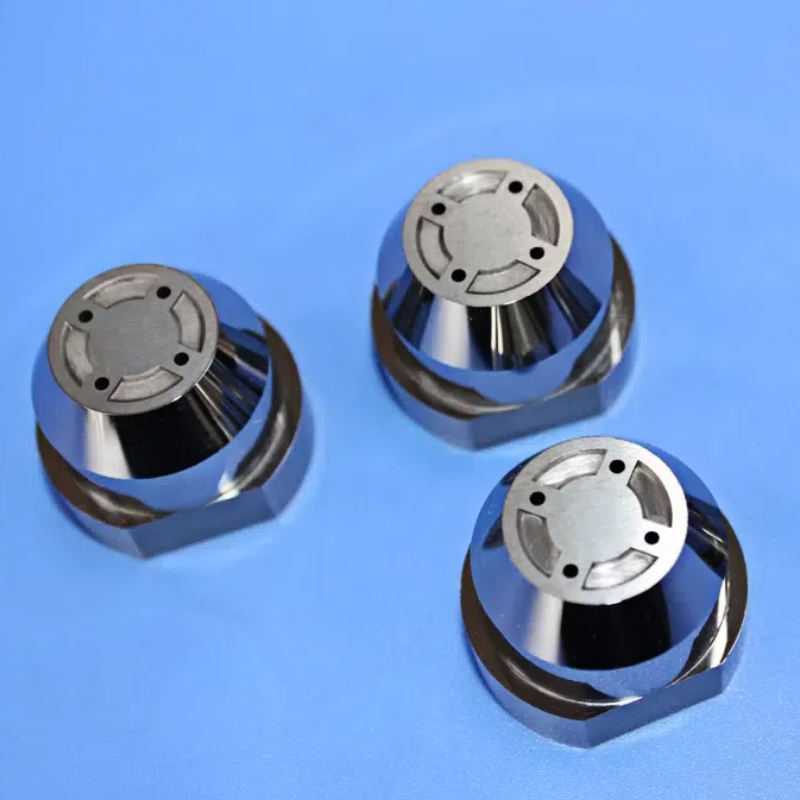

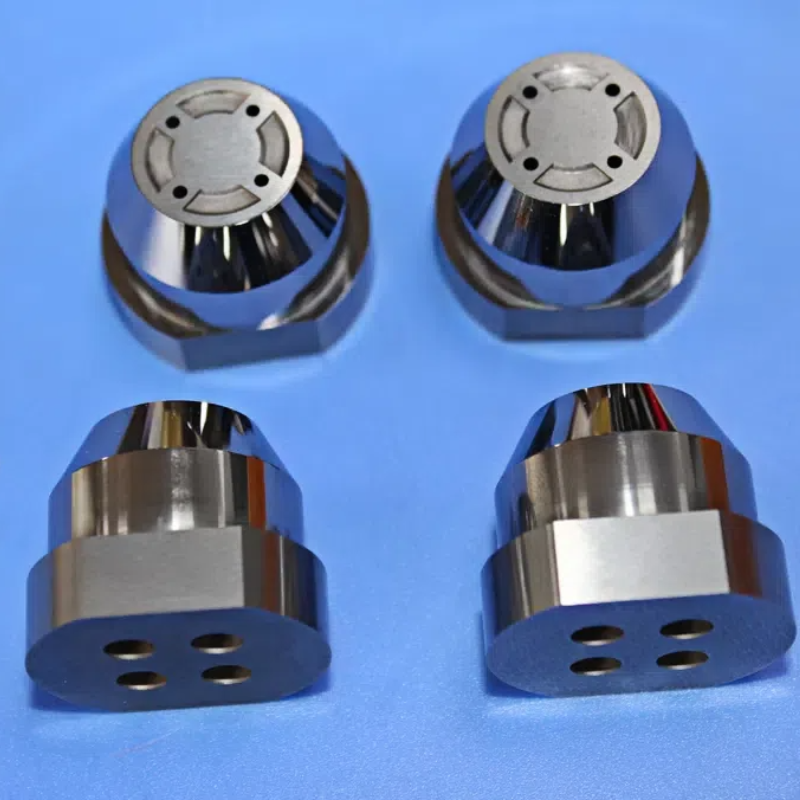

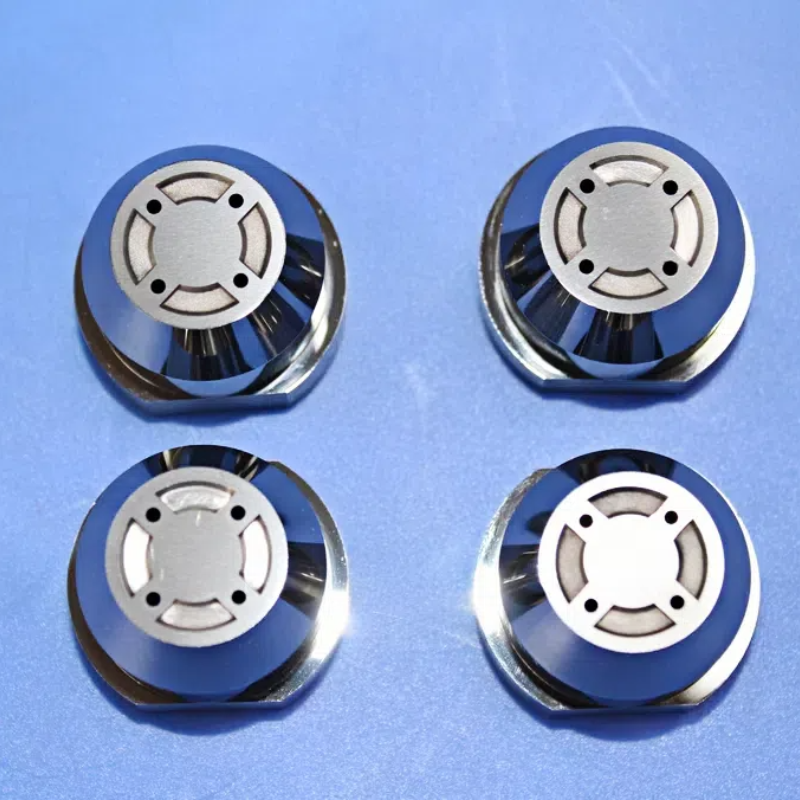

Vier gaten coaxiaal ±0,003 mm halfgeleiderverpakking Speciale positioneringsbasis zonder magnetische interferentie
Wanneer precisie-spuitgieten uitdagingen tegenkomt op het gebied van magnetische interferentie en positioneringsnauwkeurigheid, lost deze spuitgietzitting met vier gaten, nauwkeurig vervaardigd uit niet-magnetisch WC-Ni-carbide, de pijnpunten van magnetische aantrekking en thermische vervorming die gepaard gaan met traditionele matrijsonderdelen volledig op. De algehele niet-magnetische structuur, gecombineerd met coaxiale precisiebewerkingstechnologie met vier gaten, maakt superieure prestaties mogelijk bij halfgeleiderverpakkingen en precisiespuitgieten van medische apparaten, zonder magnetische interferentie, uiterst nauwkeurige positionering en een extreem lange levensduur.
Materiaalanalyse
  • Matrixsamenstelling:90% WC + 10% Ni, speciale niet-magnetische formule
  • Magnetische eigenschappen:Permeabiliteit <1,002, remanentie <0,05 mT
  • Fysieke eigenschappen:
    • Hardheid: 91,5 HRA
    • Dichtheid: 14,9 g/cm³
    • Thermische geleidbaarheid: 85 W/(m*K)
    • Thermische uitzettingscoëfficiënt: 5,5*10⁻⁶/K
  • Niet-magnetisch principe:Een op nikkel gebaseerde bindmiddelfase vervangt de kobaltfase, waardoor ferromagnetisme volledig wordt geëlimineerd.
Structureel ontwerp
  • Gatenindeling (aanpasbaar op basis van tekeningen):
    • 4 x 2,0 ± 0,003 mm Φ precisie doorlopende gaten
    • Vierkant, symmetrisch ingedeeld, afstand 10 ± 0,005 mm
    • Gatdiepte 15 mm, rechtheid ≤ 0,005 mm
Prestatievergelijking
Prestatiespecificaties Niet-magnetische basis met vier gaten Basis van roestvrij staal Voordelen
Magnetische permeabiliteit <1.002 1.02-1.05 Elimineert volledig magnetische adsorptie
Nauwkeurigheid van gatpositie ±0,003 mm ±0,01 mm Positioneringsnauwkeurigheid verbeterd met 166%
Thermische afbuiging 0,002 mm/100°C 0,015 mm/100°C Uitstekende thermische stabiliteit
Levensduur 5 miljoen cycli 500.000 cycli 10x langere levensduur
Corrosiebestendigheid Uitstekend Gematigd Geschikt voor corrosieve omgevingen
Toepassingen
Halfgeleiderverpakking
Chipverpakking, precisiepositioneringsstoel
LED-beugel spuitgietmatrijs
Spuitgieten van micro-elektronische connectoren
Medische apparaten
Precisie-spuitgieten van chirurgische instrumenten
Verpakkingsvorm voor implanteerbaar apparaat
Spuitgietstoel voor medische sensoren
Elektronische componenten
Nauwkeurig spuitgieten van connectoren
Verpakking van microtransformatoren
Spuitgieten van printplaatcomponenten
Precisie-instrumenten
Spuitgieten van optische apparaten
Sensorbehuizing spuitgieten
Precisie-spuitgietmatrijs
Aangepaste diensten
  • Aangepaste gatenindelingen
  • Snelle reactie op afwijkende afmetingen
  • Gespecialiseerde oplossingen voor oppervlaktebehandeling
  • Diensten voor proefproductie in kleine batches
Viergats coaxiale ±0,003 mm precisie positioneringsbasis met nul magnetische interferentie voor halfgeleiderverpakkingen 0
